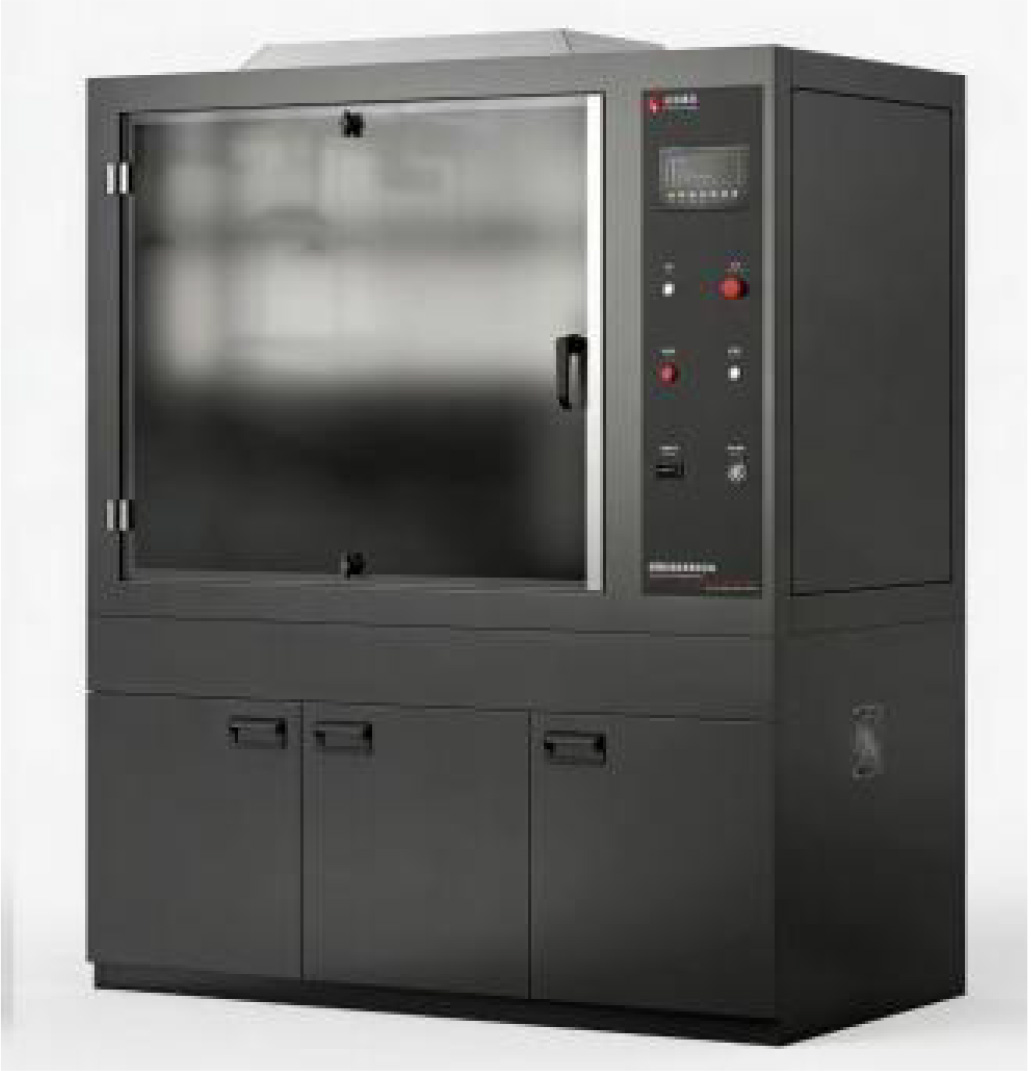

钢结构箱体，燃烧箱内部尺寸为800×800×1000mm

燃烧箱固定在尺寸为880×880×50mm的基座上，基 座上设有控制器。

燃烧箱通过箱体底部的开口进行自然通风,通风口共 3个, 开口尺寸均为 25×430mm。

燃烧箱顶部设有直径为250mm的排烟孔，用来排出燃 烧产生的烟气。

电焊点火系统配备二氧化碳保护焊机、焊丝、焊枪、 低碳钢板以及微电机,其中二氧化碳保护焊机位于燃 烧箱一侧,放置于底柜内,不锈钢箱体与燃烧箱焊接 为一体。

样品支架采用正方形不锈钢框槽,尺寸为610×610mm, 钢丝格网位于不锈钢框槽内,并由6×6×0.9mm的不 锈钢网格构成。

配备不锈钢托盘盘,托盘呈锥形,位于样品支架的正 下方,用于收集试验期间产生的滴落物。

采用直径为 1.0mm的ER50型轧制类碳钢焊丝。

配备自动送丝机构，可将焊丝盘中的焊丝送到焊枪 出口处。

送丝机构位于焊接电源上部，送丝速度可调。

试验时间， 电焊点火时间可以自行设定，软件自动 计时

低碳钢板的运行时间可调，并实时记录其运行时间， 显示精度为0.1s。

可编程控制器(PLC)+触屏控制，可实现自动控制/检 测/计 算/数据存储。

导入工业设计概念的结构、外观与界面设计，集成 面板式结构，操作便捷，界面友好，符合人体工学 和操作习惯，外表美观大方

具有过压、短路保护功能，保护实验人员人身安全。
